Bật máy tính từ xa bằng điện thoại

Xem thiết bị Ngân Lộc Smart hoạt động thực tế trong video 60 giây.

Hướng dẫn nạp firmware ESP-01 bằng USB–UART CP2102

Video hướng dẫn nạp firmware qua bộ chuyển USB–UART CP2102. Nếu khung phát không mở, xem trên YouTube.

Kiểm tra bộ thiết bị

• Bộ ESP-01 relay đã được nạp firmware và lắp đúng vào máy tính.
• Nguồn USB 5V cấp vào đầu nguồn của bộ relay đã lắp sẵn. Không cấp 5V vào chân 3V3 của ESP-01.
• Điện thoại hoặc máy tính có trình duyệt; mạng Wi-Fi nhà dùng băng tần 2.4 GHz.
• Mã thiết bị, mã ghép và mật khẩu Wi-Fi thiết bị được cấp cùng sản phẩm. Mã kích hoạt chỉ cần nếu bộ chưa được kích hoạt.

Đấu dây và nạp ESP-01 qua USB–UART

Bộ mua đã nạp sẵn có thể bỏ qua tab này. Khi ESP chưa có firmware hoặc chưa hỗ trợ cập nhật qua Wi-Fi, nạp bằng máy tính theo các bước dưới đây.

Xem video nạp firmware bằng USB–UART CP2102 trước khi đấu dây. Đối chiếu chữ in trên đúng bo của bạn; không dựa riêng vào màu dây trong video.

1. Chuẩn bị và nhận đúng chân

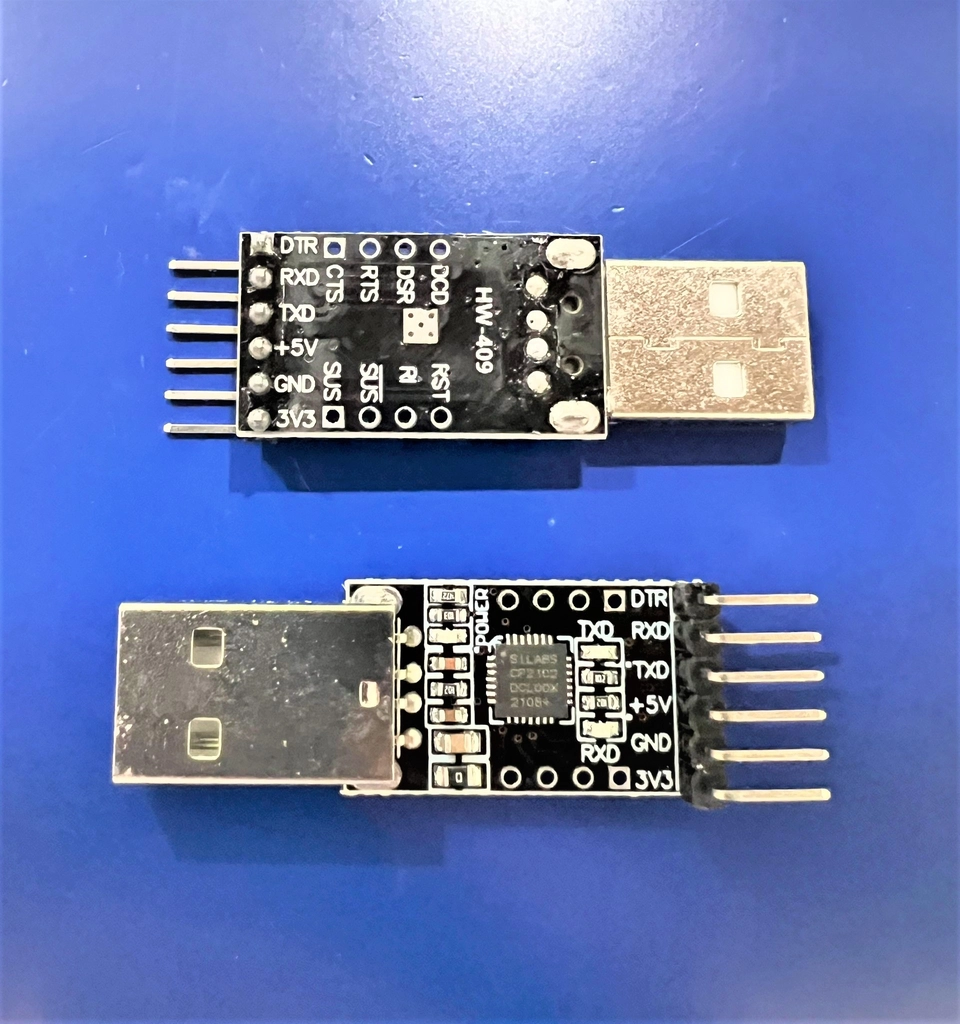

• ESP-01/ESP-01S, USB–UART có TX/RX mức logic 3,3V (ví dụ CP2102), dây nối. Chỉ dùng chân 3V3 của USB–UART để cấp nguồn nếu tài liệu của đúng bo xác nhận đầu ra 3,3V ổn áp, chịu được ít nhất 500mA; nếu không, dùng nguồn 3,3V riêng.
• Ngắt nguồn, tháo ESP khỏi bo relay trước khi đấu dây nạp. Đối chiếu chữ in trên module; không suy ra vị trí chân từ mặt trước sang mặt sau.
• Nếu dùng CH340/CH341: phải ở chế độ UART và hiện cổng COM. Thiết bị hiện “USB-EPP/I2C… CH341A” chưa phải cổng UART để nạp theo cách này. Kiểm tra đúng phiên bản bo và hướng dẫn của nhà sản xuất.

2. Đấu dây khi chưa cấp điện

Cách dùng nguồn 3V3 của USB–UART: chỉ áp dụng khi đầu 3V3 của chính bo chuyển đổi được nhà sản xuất ghi rõ đủ dòng cho ESP-01 (khuyến nghị ít nhất 500mA). Chọn mức logic TX/RX 3,3V. Khi đủ điều kiện, đấu như bảng dưới:

3. Cho ESP vào chế độ nạp

1. Kiểm tra TX/RX đấu chéo, GND chung và nguồn đúng 3,3V.
2. Giữ dây GPIO0–GND rồi cắm USB–UART vào máy tính; nếu dùng nguồn riêng thì cấp nguồn 3,3V cho ESP sau khi USB–UART đã cắm. Nếu ESP đã có điện, reset bằng cách kéo RST xuống GND chốc lát rồi nhả.
3. Mở Device Manager → Ports (COM & LPT), ghi lại cổng của UART. COM5 chỉ là ví dụ; dùng đúng cổng hiện trên máy.
4. Đóng Serial Monitor và phần mềm đang giữ cổng COM.

4. Nạp file .bin bằng esptool

Cài Python trên Windows nếu chưa có. Mở Terminal. Các lệnh dưới dùng esptool 5; thay COM4 bằng cổng thực tế. File .bin trong ví dụ nằm ở thư mục Downloads của tài khoản Windows:

py -m pip install "esptool>=5,<6"
py -m esptool --chip esp8266 --port COM4 --baud 115200 write-flash 0x0 "%USERPROFILE%\Downloads\nganloc-esp01-gpio0.bin"

Địa chỉ 0x0 ở đây dành cho file firmware Arduino ESP8266 Ngân Lộc nêu trên; không áp dụng tùy ý cho firmware khác. Chờ ghi và xác minh thành công. Nếu chỉ dừng ở “Connecting…”, kiểm tra GPIO0–GND rồi reset và thử lại. Không rút nguồn trong khi ghi.

5. Nạp xong: tháo dây nạp và cấp nguồn sử dụng

1. Ngắt cả nguồn ESP và USB–UART. Tháo dây GPIO0–GND cùng dây UART.
2. Cắm ESP lại bo relay đúng chiều và đủ 8 chân. Không cắm ngược hoặc lệch hàng.

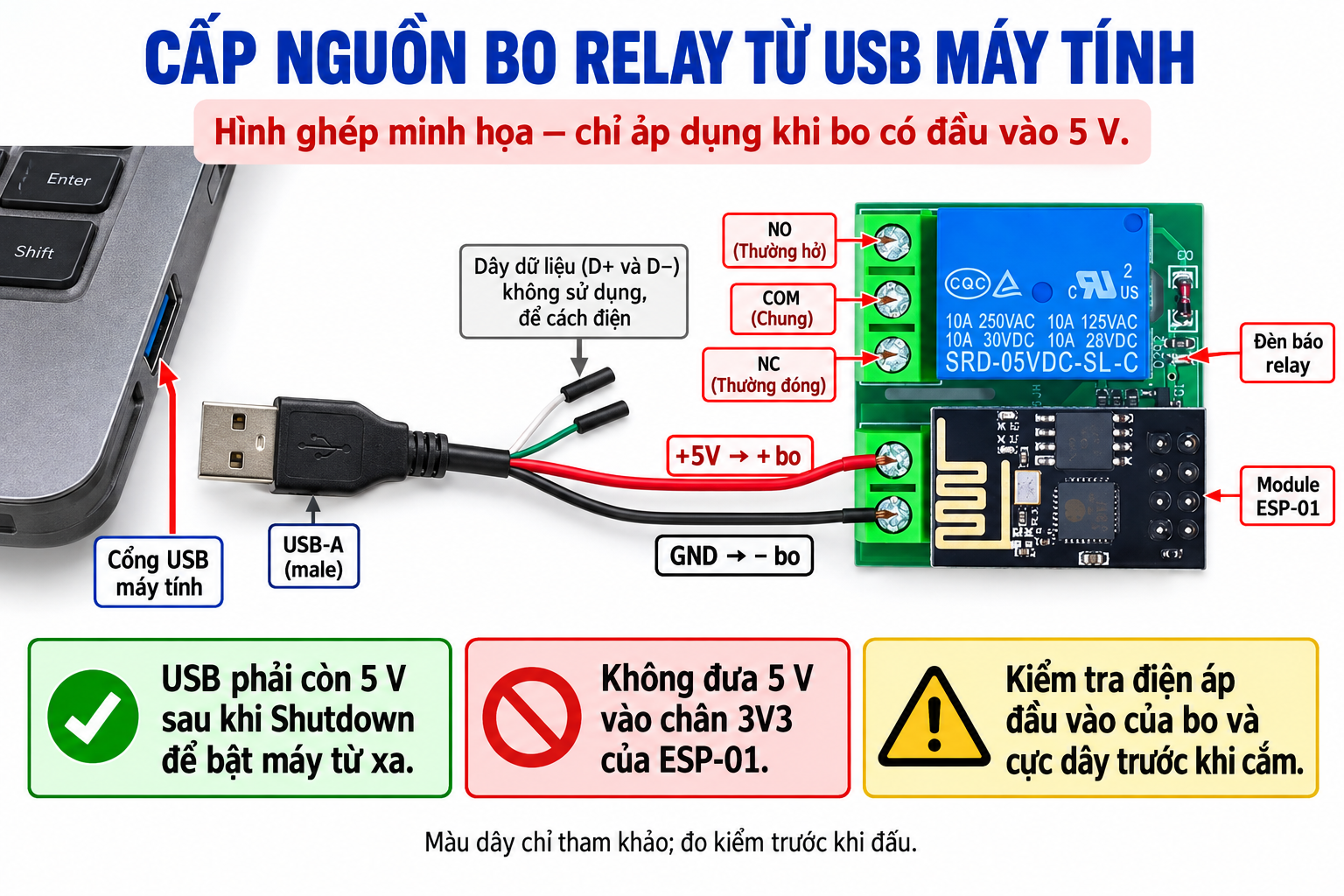

3. Chỉ với bo relay có đầu vào 5V và ổn áp 3,3V cho ESP: nối USB +5V vào đầu nguồn + của bo, GND vào đầu −. Không nối USB 5V trực tiếp vào ESP.
4. Cấp nguồn lại. Mở tab Kết nối Wi-Fi để cài mạng và mã thiết bị.

6. Lấy nguồn chờ 5V từ dây tím của nguồn máy tính

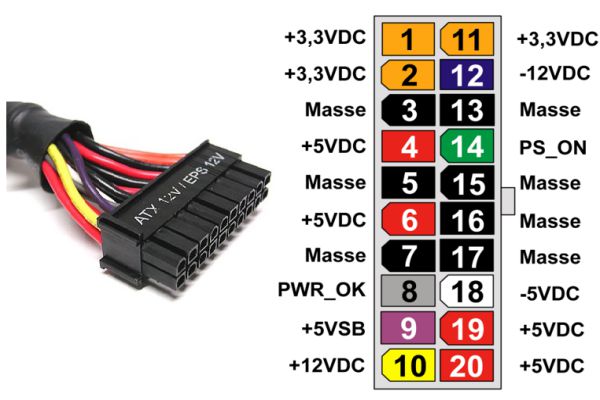

Dây tím trên giắc nguồn chính ATX là đường +5VSB (5V chờ). Đường này vẫn có điện khi máy tính đã tắt, miễn là bộ nguồn còn cắm điện AC và công tắc sau nguồn đang bật. Vì vậy thiết bị Ngân Lộc vẫn có thể nhận lệnh để bật máy.

1. Tắt máy, rút điện AC trước khi thao tác dây.
2. Tìm dây tím +5VSB và một dây đen GND/COM trên bó dây giắc nguồn mainboard. Với nguồn máy đồng bộ hoặc nguồn không dùng màu chuẩn, không dựa vào màu dây.
3. Cắm lại điện, bật công tắc bộ nguồn và dùng đồng hồ đo DC: que đỏ vào dây tím, que đen vào dây đen. Kết quả phải khoảng 5V. Đo xong lại rút điện trước khi nối.
4. Nối dây tím qua cầu chì 0,5–1A đến cực +5V của đầu nguồn bo relay; dây đen đến cực GND/−.
5. Cố định bằng đầu chia, đầu bấm hoặc giắc chuyển có cách điện. Không chọc dây trần lỏng vào giắc ATX và không cắt dây sát đầu cắm mainboard.
6. Cắm điện lại, kiểm tra thiết bị có Wi-Fi khi máy tính đang tắt. Dây COM–NO của relay vẫn nối riêng vào hai chân POWER SW.

Tham khảo chân nguồn: Intel — Power Supply Design Guide.

Nối nút nguồn máy tính: ngắt điện máy trước khi lắp, nối hai tiếp điểm khô COM và NO vào hai chân POWER SW theo sách hướng dẫn mainboard, có thể đấu song song nút nguồn sẵn có. Không dùng NC, không đưa điện nguồn vào POWER SW. Chọn chế độ Nhấn & thả. USB phải còn điện khi máy tắt; nếu không, dùng adapter 5V riêng phù hợp cho bo.

7. Kiểm tra tiếp điểm trước khi nối POWER SW

1. Tháo toàn bộ dây từ COM/NO/NC đến mainboard và nguồn tải. Chập hai que đo để kiểm tra chức năng thông mạch của đồng hồ.
2. Khi cuộn relay không được cấp điện, COM–NC thường thông và COM–NO thường ngắt. Theo chữ in và sơ đồ của đúng bo; đèn sáng không chứng minh tiếp điểm đã đóng.
3. Cấp nguồn đúng cho bo relay, giữ tiếp điểm tách khỏi mainboard. Có thể dùng Nhấn giữ để thử Bật/Tắt và đo, sau đó chuyển lại Nhấn & thả.
4. Với cặp dây dự định nối POWER SW: lúc nghỉ phải ngắt; bấm Nhấn & thả thì thông khoảng 0,5 giây rồi ngắt lại. Kiểm tra cả sau khi khởi động lại bộ. Đồng hồ có thể không kịp kêu với xung ngắn.
5. Nếu phải đổi sang NC mới thấy tác động, kiểm tra lại mức kích HIGH/LOW và ký hiệu chân của bo. Không dùng COM–NC làm cách sửa chung: khi cuộn relay mất điện, NC đóng và có thể giữ POWER SW.
6. Chỉ nối lại mainboard sau khi kiểm tra đúng. Không đưa điện 3,3V/5V vào POWER SW, không đo thông mạch khi tiếp điểm còn nối với mainboard có điện.

Tài liệu đối chiếu: Espressif — nguồn và chế độ nạp ESP8266; esptool — ghi firmware.

Mở và cài ứng dụng Ngân Lộc

1. Bấm Mở ứng dụng điều khiển khi điện thoại có Internet.
2. Đăng nhập tài khoản Ngân Lộc. Nếu chưa có tài khoản, đăng ký trên website rồi quay lại trang thiết bị.
3. Android / Chrome: mở menu ⋮, chọn Cài đặt ứng dụng hoặc Thêm vào màn hình chính, rồi xác nhận.
4. iPhone / Safari: bấm Chia sẻ, chọn Thêm vào Màn hình chính, rồi bấm Thêm.
5. Lần sau bấm biểu tượng Ngân Lộc trên màn hình điện thoại để mở.

Kết nối Wi-Fi nhà bạn

1. Cấp nguồn bộ thiết bị. Trong cài đặt Wi-Fi điện thoại, tìm NLC-SETUP-....
2. Nhập mật khẩu được Ngân Lộc cấp. Chỉ với firmware chung chưa kích hoạt, mật khẩu ban đầu là NganLoc123. Bộ đã kích hoạt dùng mật khẩu riêng.
3. Nếu điện thoại báo “Không có Internet”, chọn vẫn kết nối / giữ kết nối. Mở trình duyệt, nhập http://192.168.4.1 vào thanh địa chỉ.
4. Nếu có ô Mã thiết bị và Mã kích hoạt, nhập thông tin đi kèm sản phẩm. Bộ đã kích hoạt sẽ không hỏi lại.
5. Chọn Wi-Fi 2.4 GHz của nhà, nhập mật khẩu Wi-Fi nhà rồi bấm LƯU VÀ KẾT NỐI.
6. Khi trang báo lưu thành công, bộ khởi động lại. Đưa điện thoại về Wi-Fi nhà hoặc 4G/5G rồi mở ứng dụng để ghép thiết bị.

Ghép thiết bị và đặt tên riêng

1. Mở Thiết bị của tôi, đăng nhập và chọn Ghép thiết bị mới.
2. Nhập Mã thiết bị dạng NLC-XXXXXXXX và Mã ghép 8 ký tự được cấp cùng sản phẩm.
3. Bấm Ghép thiết bị; thẻ thiết bị sẽ xuất hiện sau khi ghép thành công.
4. Mở Hướng dẫn sử dụng trên thẻ, nhập tên như “Máy tính phòng làm việc” và bấm Đổi tên.

Nhiều thiết bị: lặp lại thao tác ghép cho từng mã, đặt tên theo phòng và kiểm tra đúng thẻ trước khi điều khiển.

Nút điều khiển và hai chế độ

Điều khiển từ xa cần điện thoại có Internet và bộ có Wi-Fi kết nối Internet. Chọn đúng thẻ đang báo TRỰC TUYẾN.

Sau khi gửi lệnh, chờ bộ phản hồi. Nếu báo ngoại tuyến hoặc chưa xác nhận, kiểm tra kết nối trước khi gửi thêm lệnh.

Điều khiển trực tiếp qua Wi-Fi

1. Khi còn Internet, mở Hướng dẫn sử dụng trên thẻ và lưu tên Wi-Fi, mật khẩu riêng của bộ.
2. Đứng gần bộ, kết nối Wi-Fi NLC-OFFLINE-.... Nếu bộ mất kết nối Wi-Fi nhà, tên có thể chuyển sang NLC-SETUP-....
3. Giữ kết nối dù báo không có Internet.
4. Mở http://192.168.4.1/control. Bộ đã kích hoạt có nút lớn và công tắc chế độ dùng tương tự online.
5. Dùng xong, đưa điện thoại về Wi-Fi nhà hoặc mạng di động để truy cập Internet.

Đổi mạng Wi-Fi

1. Cấp nguồn ở chỗ mới. Khi không nối được mạng cũ, firmware chuyển sang NLC-SETUP-.... Việc thử kết nối có thể mất vài chục giây.
2. Kết nối Wi-Fi này bằng mật khẩu riêng của bộ, mở http://192.168.4.1.
3. Chọn mạng 2.4 GHz mới, nhập mật khẩu và bấm LƯU VÀ KẾT NỐI như Hình 3.
4. Mở lại ứng dụng bằng Internet, chờ báo trực tuyến. Tiếp tục dùng tài khoản và thiết bị đã ghép.

Cập nhật firmware bằng điện thoại

1. Tải file bằng nút trên. Kiểm tra file nằm trong Tải xuống / Downloads.
2. Kết nối điện thoại vào Wi-Fi của đúng bộ cần cập nhật, như bước 06.
3. Vào trang điều khiển offline, bấm CẬP NHẬT FIRMWARE; hoặc nhập http://192.168.4.1/update.
4. Chọn file nganloc-esp01-gpio0.bin vừa tải rồi bấm CẬP NHẬT FILE .BIN.
5. Giữ nguồn ổn định, chờ thông báo Cập nhật thành công. Bộ sẽ tự khởi động lại.
6. Kết nối lại, mở trang điều khiển và kiểm tra bộ. Phiên bản firmware nằm trong mục cài đặt của trang offline.
